点型光电感烟火灾探测器简称感烟探测器，是一种判断烟雾粒子浓度的一种烟雾探测器，烟雾粒子对光的吸收和散射作用，光电感烟式火灾探测器可分为减光式和散射光式两种类型。散射光型光电感烟探测器目前已经成为主流，一对管(红外发射、接收二极管)安装在黑体中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200―400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，则通过电路将报警信息传给控制器，实现报警。
　　点型光电感烟火灾探测器内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性。

应用场合
　　点型光电感烟探测器一般适用于饭店、旅馆、教学楼、电子计算机房、通讯机房、办公楼的厅堂、卧室、办公室书库、档案库等等场所。有大量水汽滞留、可能产生腐蚀性气体、气流速度大于5m/s、相对湿度经常大于95%、在正常情况下有烟滞留的场所不宜选用感烟探测器。

保护面积
　　当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m²。空间高度为6m以下时，保护面积为60m²。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

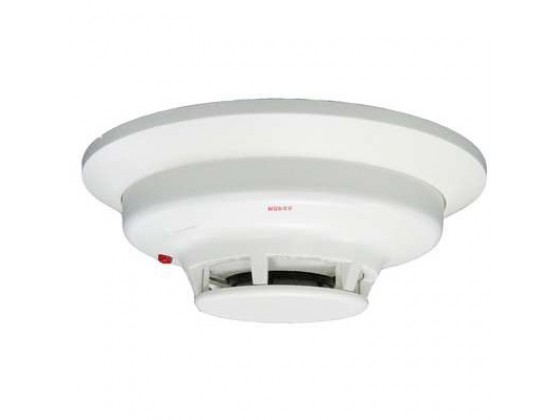

JTY-GD-2412/24E光电感烟探测器为采用了现代工艺技术的双源双室光电感烟探测器，可工作于12V系统供电电压下，特别适合于安防系统配套使用。

　 作为自锁型的探测器，当报警锁定后，必须通过瞬间中断电源来使其复位。

JTY-GD-2412/24E光电感烟探测器上有一只发光二极管作为探测器现场的显示。如果探测器通电，处于正常的监视状态，LED会每10秒闪亮一次。在报警状态，LED将锁定恒亮直至探测器复位。

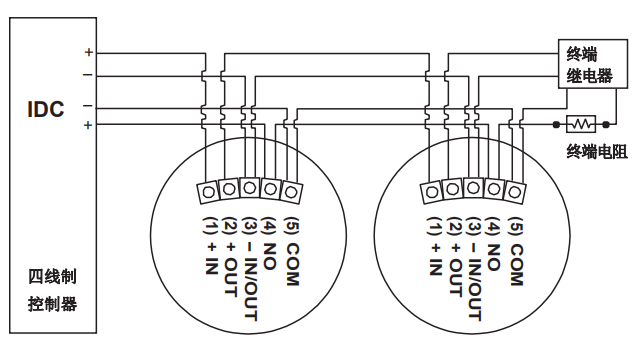

　JTY-GD-2412/24E光电感烟探测器内含一对常开触点(A型)用于联接到报警控制电路。对探测器电源的监视是通过在探测器电源回路末端安装一电源监视终端继电器来完成。当电流加向并流过探测器时，终端电源监视模块被上电，其继电器触点闭合使控制器的报警回路形成闭合的串联电路。一旦断电或探测器回路断开，终端模块将失电，继电器触点脱开并向控制器触发故障信号。

    该探测器除采用现代工艺技术的光电探测室外还含有一个先进的微处理器。处理器可在因探测室受污染而致使探测器灵敏度失调的情况下，会自动将探测器灵敏度调回出厂时的设置。为了确保探测器此功能正常运行，通电后不允许打开探测室进行清洁、维护或者更换探测室/防虫网。如有需要，必须在现场更换探测室/防虫网。探测器采用预先接入系统的底座，使探测器易于安装或拆卸。

供电电压：12/24 VDC

最大静态电流：50μA

最大报警电流：20mA 12V

报警触点容量：0.5Amp @ 30 VAC/DC

报警复位：瞬间断电

报警复位时间：0.3 sec
