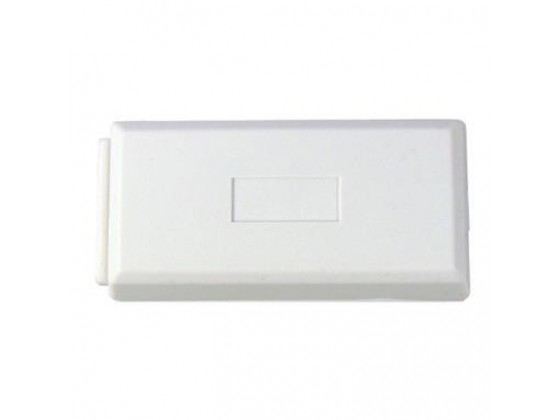

单输入/输出模块MT3‑1
型号:MT3‑1
规格:MTS系统模块
产品简介：RS485总线式单防区输入输出模块，用于设置继电器报警联动
ICP‑MT3‑1 是单输入、单输出模块，连接到多用户转换器的 RS‑485 总线。 它占用 RS‑485 总线上的一个地址，并提供可驱动 C 型继电器输出的单输入连接。
安装/配置
安装注意事项
ICP‑MT3‑1 可表面安装、半嵌入式安装或安装在合适的电气接线盒上。
布线注意事项
RS‑485 总线布线
对于 RS‑485 总线连接，应使用至少 1.0 毫米 (17 AWG) 的 屏蔽式双绞线。 从 MTGW 至远端一个设备，RS-485 总线连接的长度为 1200 米（3900 英尺）。 如果 ICP‑MT3‑1 是 RS‑485 总线上的一个设备，请您在两根 RS‑485 总线导线之间并行安装 120 Ω 终端电阻。
输入设备布线
按照设备安装说明指定的方式进行布线。 使用 47 kΩ 终端 电阻端接传感器回路。
| 电压： | 9 VDC 至 15 VDC |
| 电流： | 继电器开启：30 mA；数据传输：65 mA；待机：5 mA |
| 环境保护： | DIN IEC 721‑3‑3，1 类； 供室内使用 |
| 相对湿度： | 90%，无冷凝 |
| 工作温度： | -10°C 至 +50°C（+14°F 至 +122°F） |
| 存储温度： | -10°C 至 +55°C（+14°F 至 +131°F） |
| 尺寸： | 79.4 毫米 x 38 毫米 x 22.2 毫米 （3.125 英寸 x 1.5 英寸 x 0.875 英寸） |
| 继电器： | C 型；在 30 VDC 时，额定电流为 1A |
