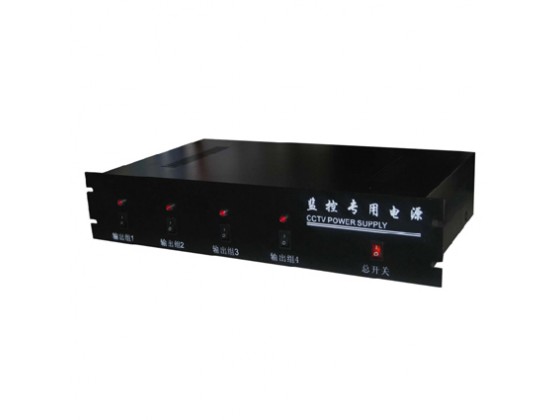

16路2U机架式电源

电源型式：19"标准机架式，2U，

电源功能：4组输出，每组独立状态指示灯,独立开关控制

         每组输出对应4路，共16路输出接线柱，方便接线，方便维护
每路都有独立保险丝，每路1A

保护功能：过压保护、过流保护、过热保护、短路保护、防雷保护

应用范围：弱电系统中摄像机、云台、高速球、探测器等设备的电源供应，及其他电子设备

装箱清单：

1、 2U机架式电源1台

2、 合格证1个

3、 使用说明书1份

4、 AC220V电源输入线1条

5、 备用保险管若干只

面板示意图：（以实物为准）

输出电压调节：在机箱内电路板有标着VR的正方形可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可根据需要调节。

                  DC12V可调节范围（11-13.8V）

保险规格：   输入10A（含备用保险1只，在电源输入插座上方FUSE标志）
            输出保险DC12V (内置PPTC自恢复保险，过载自动断开输出，负载正常自动恢复输出)

特别提示：接入市电时，请特别注意人身安全，注意接线端子的正确接法，防止接反，不要超负荷使用本产品  如遇故障，请及时联系供应商

 16路2U机架式集中供电电源

型号：AB-JGD12-3016L

输入：AC220V/50HZ

输出：DC12V 360W（16路合计）

尺寸：433mm*360 mm *89 mm（标准2U机架式）

净重：8KG
