总线制报警主机与分线制报警主机区别

作者:  浏览量:1408  发布时间:2013-02-28

分线制报警主机(也叫多线制报警主机):是前端探测设备开关信号直接接在主机防区上从而触发报警主机报警,

而这些开关信号必都须通过两条线缆连接报警主机的防区端口,每一个信号都需要两条独立的线缆连接,也就是说,

有多少个探测器(防区)就需要多少对线缆。目前一般最大的分线制主机为16防区,经典代表机型有CK2316主机等,

比如下图的结构:



总线制报警主机就不同于以上的结构,它是把前端探测设备开关信号接在地址模块(或叫报警模块、防区扩展模块)上,

当某个防区的探测设备发现有人非法入侵时,探测器发出一个开关量报警信号,由地址模块(或叫报警模块、防区扩展模

块)通过数据总线传送给报警主机,实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上,并触发声光报警,

使操作人员能及时、准确地掌握警情,及时调动保安人员进行处理。做个不是太恰当的比喻,总线制报警系统就相当于

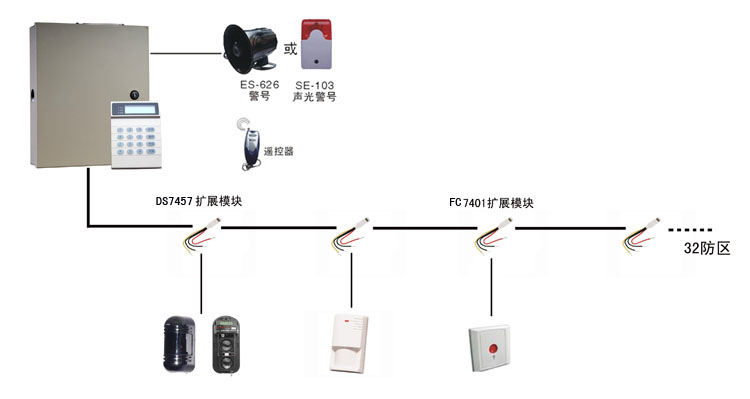

我们家里接电源插座的结构,所有地址模块都是并联在总线上的,经典代表机型有博世的DS7400,  比如以下的结构:
