1、 硬件连接
首先把硬件连接好,如下图:
注意:DX4010与DS7400的连接线在DS7400的辅助总线接口,在这里要注意两者RBGY的顺序不一样!
2、 软件设置

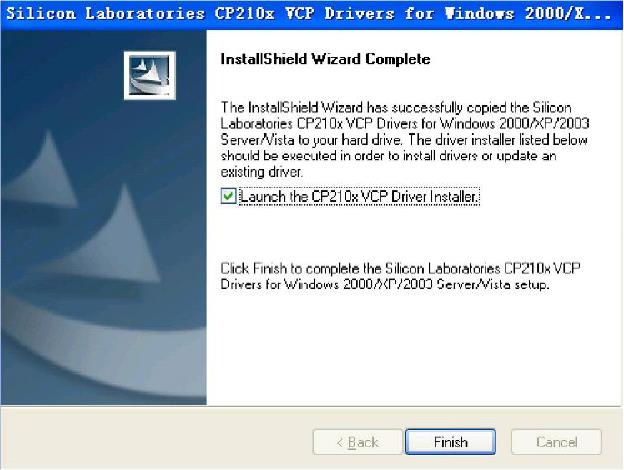

1)、用DX4010自带的USB线连接4010和电脑,必须要安装cp210x驱动程序,并且注意在安装最后一步,
打勾,安装USB驱动,再finish,如下图。
2)、DS7400的设置,在DS7400主机编程设置:
4019 18#
4020 20#
3)、DX4010-V2拨码设置
把拨码的开关2、5、7拨到ON,把右上角的跳线帽插上(靠近USB口),该跳线帽插上后能使红绿指示灯
显示通讯状态;如果DX4010两个红灯每秒闪烁一次说明与7400主机通讯了,DS7400主机与软件通讯正常发
送数据时,绿灯会闪烁。

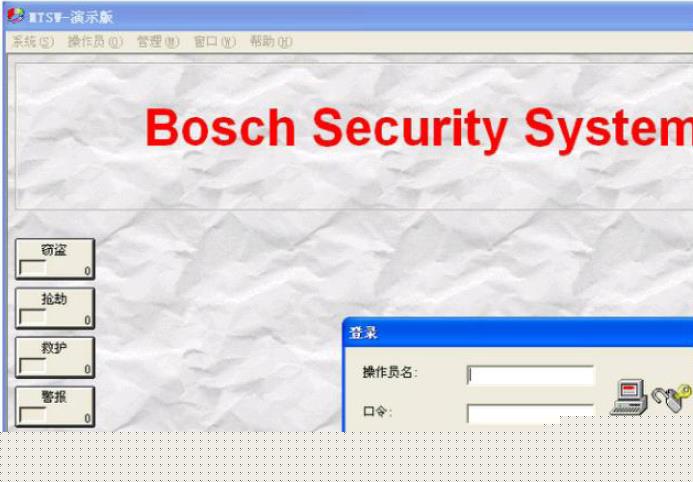

硬件连接正确后,启动MTSW软件,账号和密码都是ADMIN。

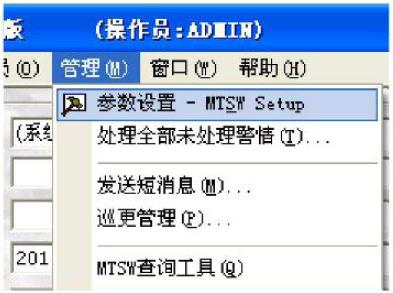

点“管理”-“参数设置”,进入设置
点“连接”-“中心设备”,添加DS7400主机

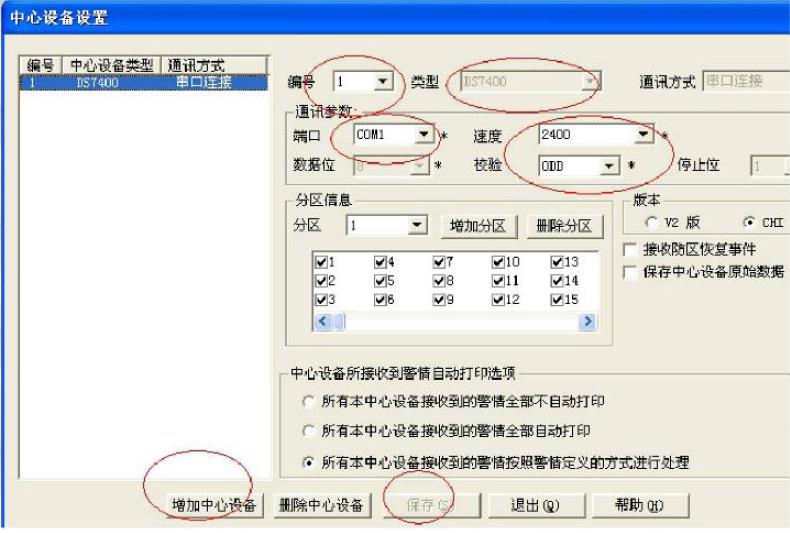

点左下角“增加中心设备,添加编号、类型、端口等信息,
编号:为多个DS7400的编号,可任意;端口:确定为连接到电脑的对应串口号;速率等其他信息固定不变,如下图。
最后点保存,退出。

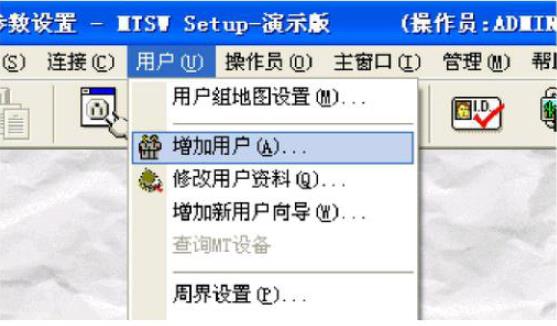

点“用户”-“增加用户”

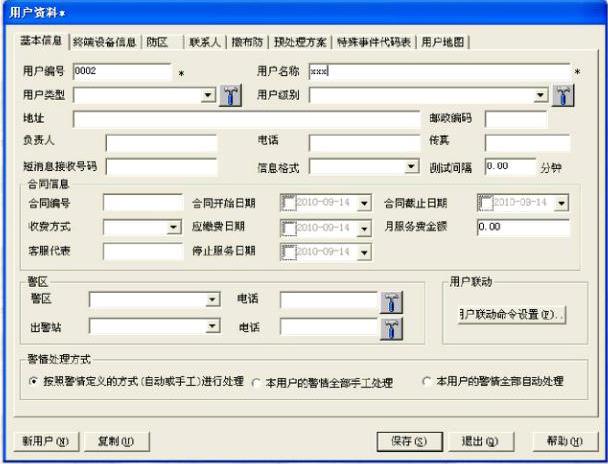

在用户资料窗口的基本信息卡中,添加用户编号、用户名称,其他用户信息的选项任意填写,然后点“保存”。

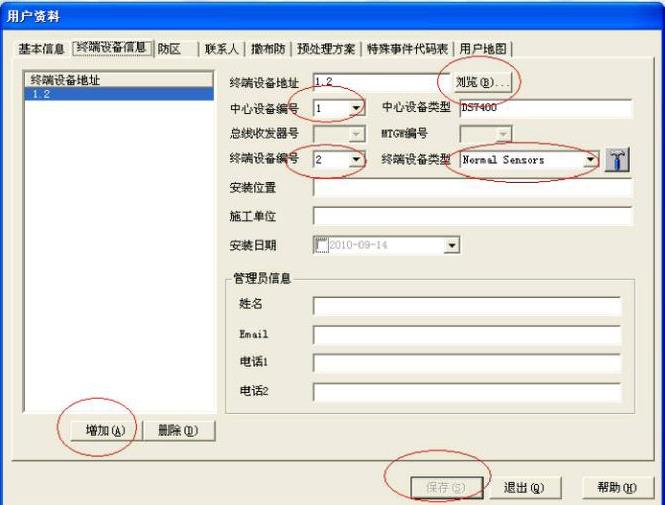

在“终端设备信息”标签卡里,点“增加”添加新的终端设备,点右边的“浏览”,已添加的中心设备。
确认中心设备编号
确认终端设备编号,终端设备编号为,DS7400对应防区的编号,一一添加。
1-8为normal sensors (主机自带的防区)
9-248 根据时间情况选择对应外扩模块型号,然后保存。

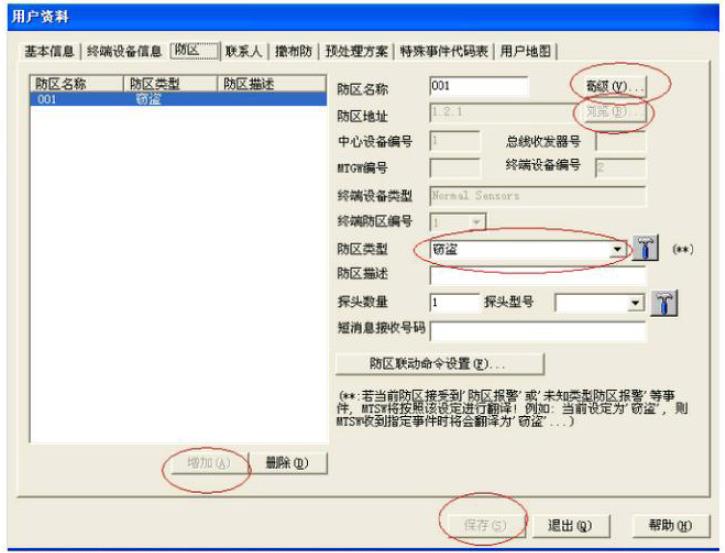

在“防区”便签卡里,增加新的防区,防区名称根据需要任意修改;
点防区地址,右边的“浏览”选择,对应的终端设备信息,一一添加;
选择防区类型为实际所需的防区类型,如窃盗;然后保存,退出。

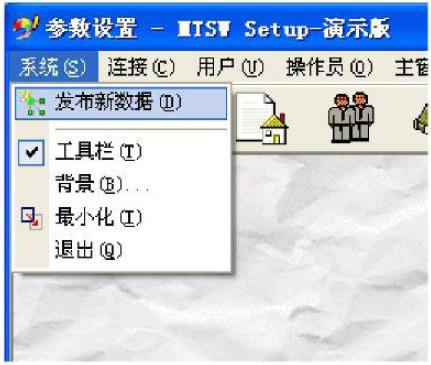

点“系统”-“发布新数据”,保存所有更改。至此,软件未处理警情可以查看到网络通讯。
