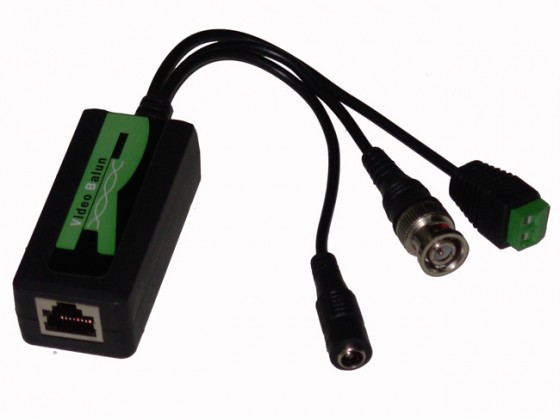

单路视频电源数据双绞线传输器

型号:AB-UT11TR

规格:VPD双绞线传输器

产品简介: 是一款可同时传输CCTV视频、控制信号和电源的双绞线传输设备。广泛应用于安防、教学领域下各种复杂的系统环境。

AB-UT11TR是一款可同时传输视频、电源和控制信号的双绞线传输设备。产品包括收发两个设备,该设备采用CAT 5/5e/6双绞线电缆作为传输介质,不仅能够实时传输1路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号,还可以将1路直流电源和控制信号传输至100米,可为摄像机提供电源,只需一根网线就可以实现视频、电源、RS485共缆传输。在实际工程中,需要配对使用,具有传输距离远、传输效果好、抗干扰能力强等特点,广泛应用于 安防、教学领域下各种复杂的系统环境。



【产品特点】

■供电情况:无需额外供电,简化工程布线;
■主要功能:实时传输1路CCTV视频信号,低压交直流电源,回传控制信号;
■传输距离:配对使用,传输距离可达100米;
■安全性能:干扰抑制、优越防雷、抗静电;
■外观设计:带延长同轴线缆,便于连接DVR,RJ45、BNC、DC端子接口方便美观;

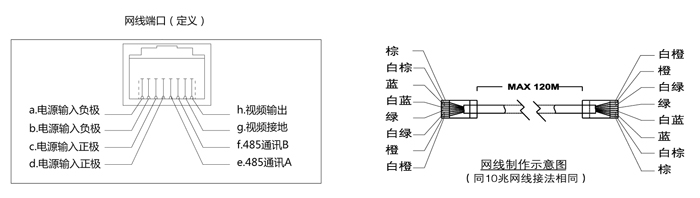

■安装方式:采用RJ45标准接口连接方式,工程施工便捷。

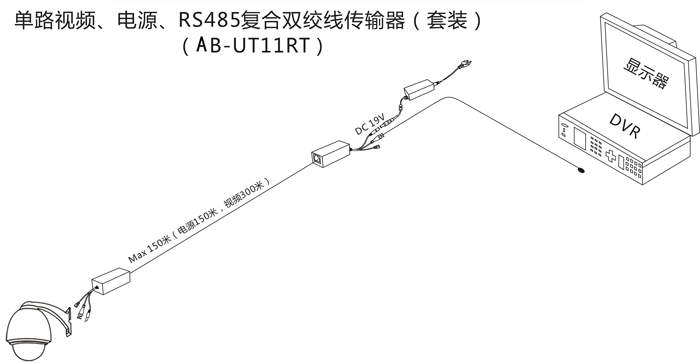

产品组合应用

【产品性能参数】

★ 传输信号数:1路(视频、电源、RS485

★ 有效传输距离:视频:彩色300,黑白500

                 电源:DC19V120AC24V300

                         RS485300

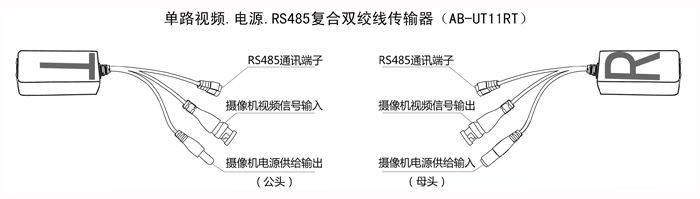

★ 输出端口:发送器:母制BNCDC电源公头、RS485通信端子

                   接收器:母制BNCDC电源母头、RS485通信端子

★ 兼容视频制式:NTSCPAL

★ 正常工作电压:DC19V/AC24V

★ 抗干扰能力:>60dB

★ 防雷参数:>3KV

★ 尺寸(长**高):64*30*21.5

★ 净重:发送器:45g 接收器:45g

★ 工作温度/湿度:0-55 0%RH-95%RG

★ 储存环境:-20-80 0%RH-95%RG
