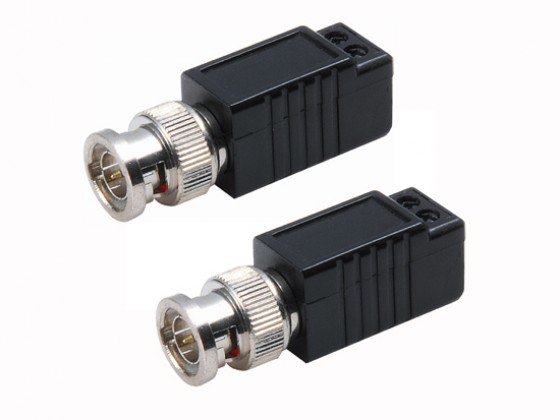

单路无源视频双绞线传输器

型号:AB-UT11A

规格:单路无源视频双绞线传输器

产品简介:是一款主要用于安防等领域的高清视频图像中短程距离传输设备,它使用五类或五类以上非屏蔽双绞线作为传输介质,能够实时传输彩色或单色PAL NTSC SECAM等制式的基带视频信号。

AB-UT11A是一款无源视频双绞线传输设备。该设备使用CAT 5/5e/6双绞线电缆作为传输介质,能够实时传输1路彩色或单色PAL、NTSC、SECAM等制式的复合视频信号。在实际工程中,既可当发送器也可当接收器使用,无需供电,彩色视频信号传输距离为300,黑白视频信号传输距离可达500也可与UTA系列无源或有源视频双绞线接收器配对使用,具有传输距离远、传输效果好、抗干扰能力强等特点,广泛应用于安防、教学领域下各种复杂的系统环境。



【产品特点】

★ 供电情况:无需额外供电,简化工程布线;

★ 传输效果:即插即用,实时传输CCTV视频信号,视频清晰稳定;

★ 传输距离:与无源传输器搭配传输300米,与有源传输器搭配最远传输1200米;

★ 安全性能:干扰抑制、优越防雷、防静电;

★ 外观设计:ABS工程塑料外壳,体积小巧,便于密集型工程安装;

★ 安装方式:带15厘米延长线的公制BNC接头,螺丝压卡式双绞线接线端子,接线更牢固、可靠。

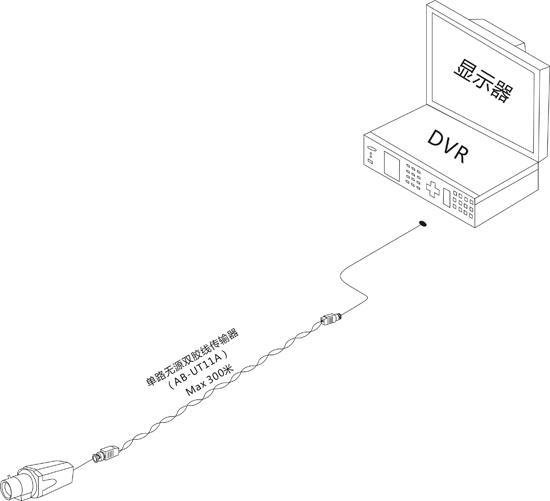

产品组合应用





【产品性能参数】

★  传输信号数:一路

★  有效传输距离:彩色300,黑白500

★  同轴视频接口:母制BNC

  兼容视频制式:NTSCPAL

★  抗干扰能力:>60dB

★  防雷参数:>3KV

★  主体尺寸(长**高):47.6*14.3*16.6

★  延长线长度:160mm

★  净重:16.5g

★  工作温度/湿度:0-55 0%RH-95%RG

★  储存环境:-20-80 0%RH-95%RG
